Обжим коннектора RJ-45 зависит от типа сетевого кабеля (витая пара) и стандарта подключения. Основные схемы обжима: T568A и T568B, а также кроссоверный (перекрёстный) вариант.
Что потребуется для обжима витой пары

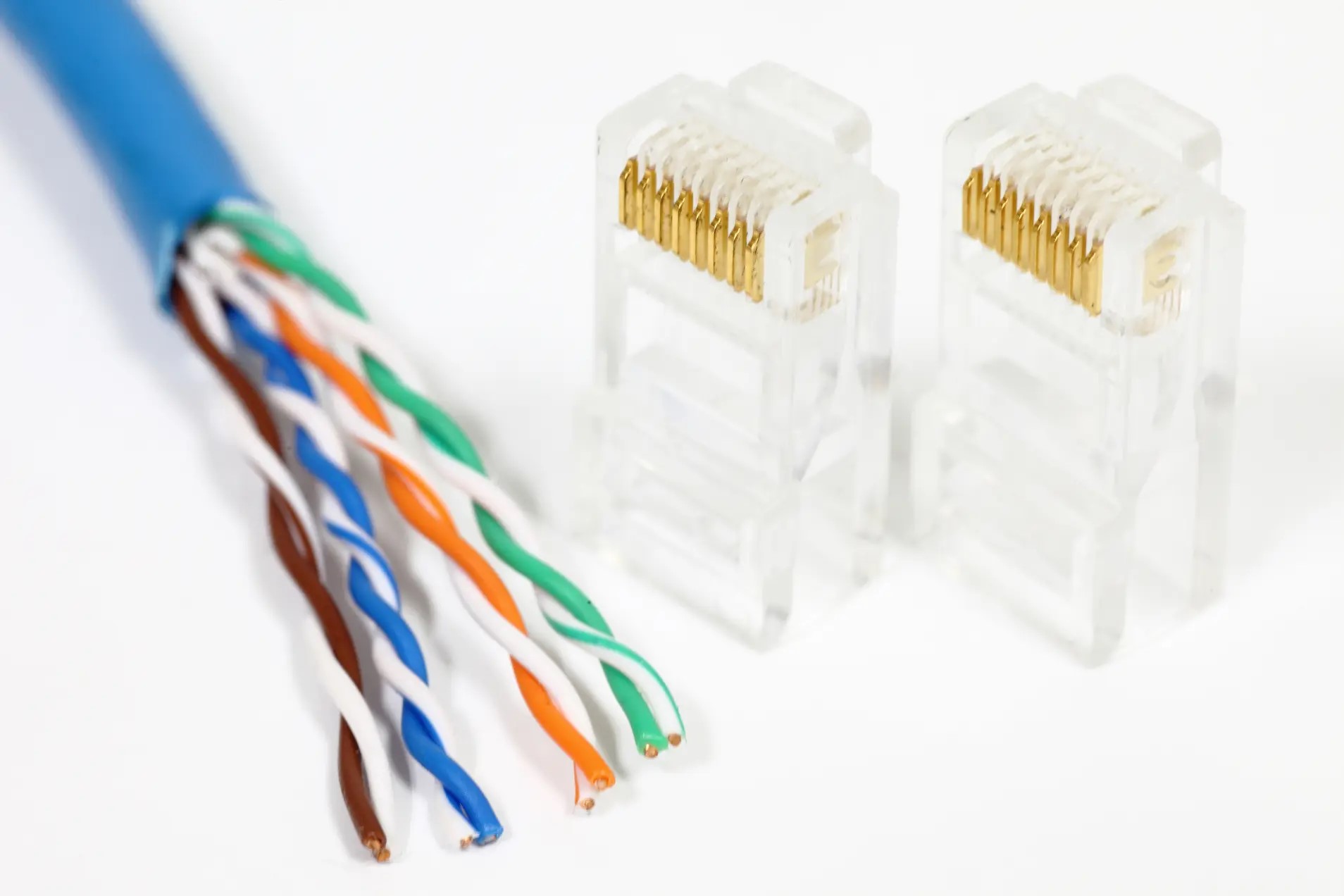

- Кабель необходимой длины с нужным количеством медных проводов и два пластиковых коннектора RJ-45 (8P8C).
- Кримпер — обжимной инструмент для соединения проводов с контактами разъема.
- Опционально могут пригодиться изолента, нож и очиститель оплетки.
Прямой обжим (Straight-through)
Это самый популярный вид обжима, который «понимает» большинство видов сетевого оборудования. В основном используется для соединения компьютера с роутером или коммутатором. Существует два стандарта прямого обжима — T568A и T568B, которые отличаются порядком расположения проводов. Первый вариант почти полностью себя изжил, и чаще всего используется второй.
Прямой обжим по стандарту T568B требует такого порядка расположения проводов, как изображено на схеме. Коннектор должен быть повернут к вам медными контактами.
Таблица цветов проводов для RJ45 8 жил
Стандарт T568B (наиболее распространённый):
| Контакт RJ-45 | Цвет провода |
|---|---|
| 1 | Бело-оранжевый |
| 2 | Оранжевый |
| 3 | Бело-зелёный |
| 4 | Синий |
| 5 | Бело-синий |
| 6 | Зелёный |
| 7 | Бело-коричневый |
| 8 | Коричневый |
Стандарт T568A (реже):
| Контакт RJ-45 | Цвет провода |
|---|---|
| 1 | Бело-зелёный |
| 2 | Зелёный |
| 3 | Бело-оранжевый |
| 4 | Синий |
| 5 | Бело-синий |
| 6 | Оранжевый |
| 7 | Бело-коричневый |
| 8 | Коричневый |
Важно: Оба конца кабеля обжимаются одинаково (либо T568A, либо T568B).

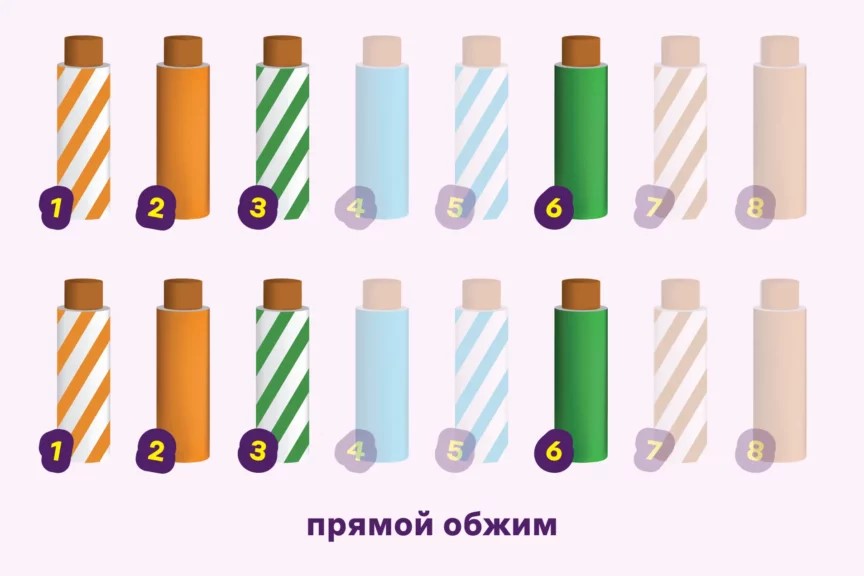

Четыре жилы (для 100 Мбит/с)
Подключение на максимально возможной скорости осуществляется с помощью восьми проводов в оплетке. Больше в коннектор не вставить, но меньше — вполне. Поэтому раньше для экономии дорогого восьмижильного кабеля в квартиры часто прокладывали четырехжильный.
Из цветов оплетки остаются четыре: бело-оранжевый, оранжевый, бело-зеленый и зеленый. Схема остается точно такой же, как и для восьмижильного кабеля, но на месте отсутствующих проводов в коннекторе будут пустые ячейки. Нюанс в том, что по четырем жилам нельзя сделать канал шире 100 МБит/сек.
Таблица цветов проводов для RJ45 4 жилы
| Контакт RJ-45 | Цвет провода (T568B) |
|---|---|
| 1 | Бело-оранжевый |
| 2 | Оранжевый |
| 3 | Бело-зелёный |
| 6 | Зелёный |
Остальные контакты (4,5,7,8) не используются.
Кроссоверный кабель (Crossover)
Используется для соединения однотипных устройств (компьютер ↔ компьютер, коммутатор ↔ коммутатор).
- Один конец – T568A
- Второй конец – T568B
Современные устройства (1 Гбит/с и выше) автоматически определяют тип подключения, поэтому кроссоверные кабели почти не используются.
Порядок обжима
- Снимите внешнюю изоляцию (~2 см).
- Расплетите и выровняйте провода в нужном порядке.
- Обрежьте провода до одинаковой длины (~1,5 см).
- Вставьте провода в коннектор до упора.
- Вставьте коннектор в кримпер и обожмите.
- Проверьте кабель тестером (если есть).
Если всё сделано правильно, кабель будет работать стабильно. 🚀
